颚式破碎机关键零件材料的低温特性

来源：洛阳大华点击量：时间：2022-08-17 08:41:06

目前公司生产的常规颚式破碎机，能够适应的温度范围在-20°到40°之间，超过上述的温度范围，主机会发生一系列问题，尤其是在低温条件下，由于钢材自身的特点，非常容易发生低温冷脆现象，抗冲击性能大大降低。近期国外有些用户要求设备使用环境温度最低-40°，我们来看看颚破一些关键零件的低温特性。 由于焊缝对低温比较敏感，针对低温条件，颚破的架体采用分体模块组合结构，这种架体结构通过销和螺 栓连接，没有焊接位置，避免了焊接容易产生的各种问题。 为保证主机在-40°环境温度能正常工作，所用材料在-40°时的冲击功值Akv应大于等于27J（相当于常温状 态下Q235的冲击功值）。

1.侧墙板—材料Q345E，具有良好的低温冲击性能，-40°时Akv≥34J；

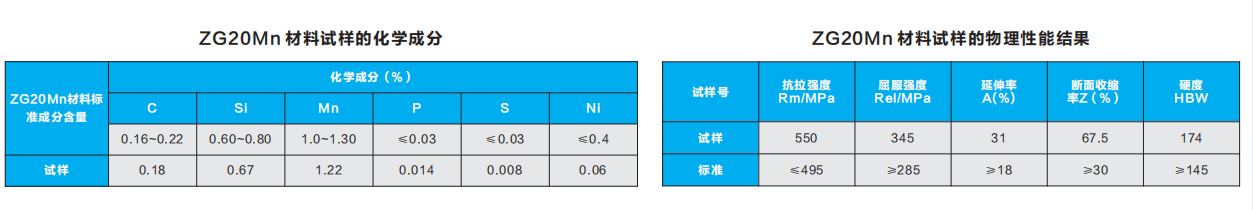

2.前墙、后墙—材料ZG20Mn，具有良好的流动性和焊接性能；常用于大型铸件原材料，-40°时Akv≥27J。

夏比冲击试验结果

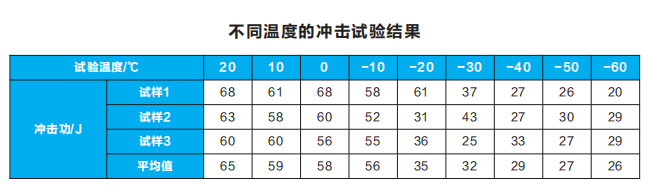

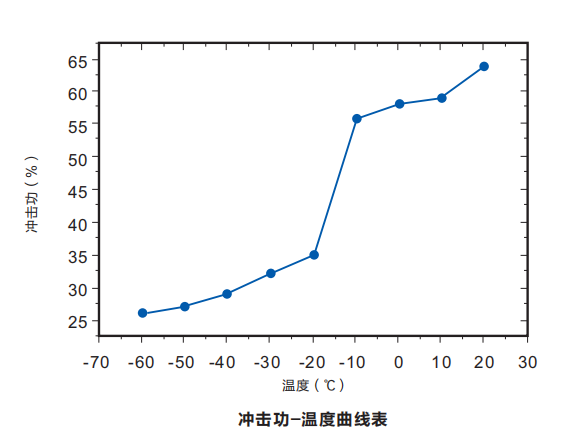

从20℃至-60℃温度区间，每10℃做一组冲击试验，不同温度下的冲击功见 表，冲击功随温度变化曲线如图所示。

可以看出，随着温度的上升，冲击功呈逐渐上升的趋势，但温度从-10℃降到- 20℃时，冲击功出现了一段较为明显的下降，其余阶段冲击功变化趋势较为平缓， 为了进一步明确冲击功的转变温度点，在-10℃至-20℃之间，每2℃做一组冲击试 验，试验结果见表，冲击功随温度的变化曲线如图所示。

3.动颚体—材料ZG20Mn，现有铸件动颚体普遍采用ZG270-500,属于中碳钢，碳含量越高，低温脆性越明显，低温环境中不适合选择ZG270-500。

4.偏心轴—材料42CrMo，属于超高强度钢，具有高强度和韧性，淬透性也较好，无明显的回火脆性，调质处理后有较高的疲劳极限和抗多次冲击能力，低 温冲击韧性良好。颚破目前主轴主要材料是40CrMnMo，其低温冲击韧性一般，-40°环境下不建议选用。
