GPY单缸液压圆锥破碎机工作原理：
破碎过程是在定锥衬板和偏心运动的动锥衬板之间完成的。电机通过三角皮带和皮带轮来驱动破碎机的水平轴，水平轴通过齿轮传动来驱动偏心套旋转。偏心套带动主轴使动锥部（破碎部）成旋摆运动，从而在偏心摆动的动锥衬板和定锥衬板之间产生周期性的相对运动，从而使待破碎物料在破碎腔内不断地受到挤压和弯曲而被破碎。待破碎物料由上部的给料口进入破碎机，破碎后通过下部的排料口排出机体。
液压调整
液压油压入液压缸下方，破碎锥上升，排矿口缩小；液压缸内的油放回油箱，破碎锥下降，排矿口增大。当破碎腔中进入不可破碎物时，导致破碎力急剧增大，通过液压系统自我调整，压力油放回油箱，排矿口增大，排出不可破碎物，保护机器本身不受损坏。

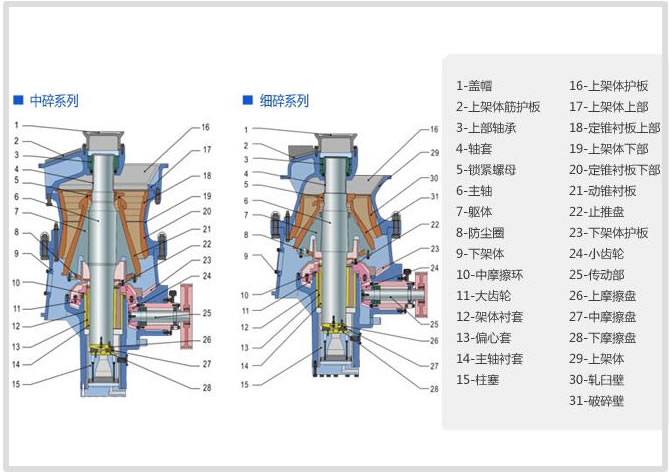

高能液压圆锥破碎机结构示意图
GPY单缸液压圆锥破碎机结构组成和特点：
结构组成
GPY系列高能液压圆锥破碎机主要有驱动部、水平轴部、偏心套部、破碎圆锥部、上架体部、下架体部、液压缸部、液压润滑系统等组成。同时本机配置有进料斗和出料斗。
结构特点
a）GPY系列单缸高能液压圆锥破碎机不同于常规圆锥破碎机，它在破碎腔腔体、偏心套转速及偏心矩等重要技术参数方面进行了优化设计，采用并实现了层压破碎；颗粒的破碎不仅发生在颗粒与衬板之间，而且发生在颗粒与颗粒之间。颗粒之间相互挤压，使扁平及长条状颗粒沿其薄弱断面断裂，待破碎物料在破碎腔中得到多次破碎，因此产品粒形更趋于立方体，针片状含量少，产品粒形好。可满足水电、城建、高速公路、铁路等行业的特殊粒形要求。
b）机架主轴采用高强度合金钢精铸、精锻加工而成，坚固耐用，适合坚硬物料的破碎，重量轻；采用大功率 （比同规格普通圆锥破碎机相比功率增大0.5~1.0倍）传动，生产能力大；小型规格高能圆锥破碎机生产能力就能满足大型规格普通圆锥破碎机所能达到的生产能力要求。
c）单缸液压调整及保护安全可靠
该设备采用液压调整及保护系统，并与润滑系统合二为一，结构紧凑，所占空间小。
操作液压系统可液压无级调整排料口大小，以适应不同产品粒度的生产要求，或补偿衬板的磨损。
当钢件等不可破碎物进入破碎腔时，过大的压力使液压油由液压缸进入蓄能器，降下动锥总成，使不可破碎物料排出破碎腔。当非破碎物排出机体后，蓄能器中的高压惰性气体将液压油压回液压缸中，而使动锥总成升起，将排料口恢复至原有定值。这就实现了液压自动排出不可破碎物。
d）与反击破碎机、颚式破碎机相比，GPY系列高能单缸液压破碎机采用挤压破碎原理，避免了物料与破碎部件的高速撞击、摩擦或挤压磨损，磨损件采用价格低廉的高锰钢铸件，这就在保证产品质量的前提下大大降低了磨损费用，减少更换易损件停机时间，给使用者产生了较大的经济效益。
e）液压、润滑站有机一体，结构简单、轻便、使用可靠、自动化程度高。油冷采用水泠或风泠两种形式可以解决缺水或寒冷地区无法使用的难题，适合安装在移动式破碎站上使用。
