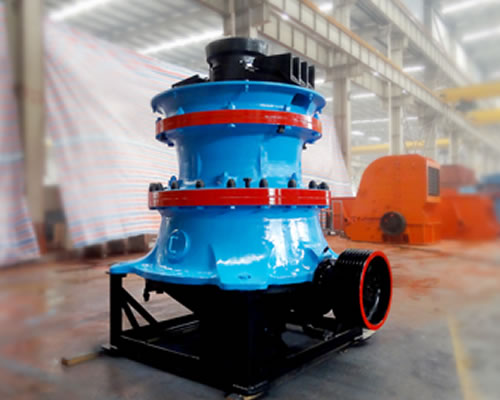

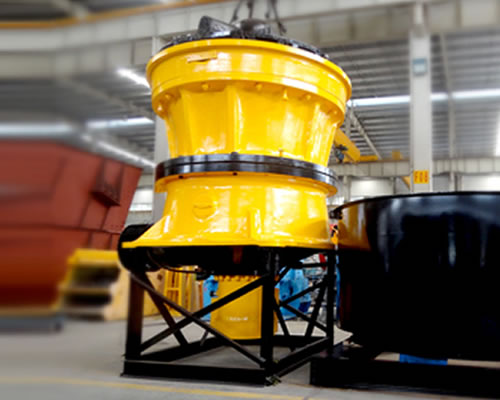

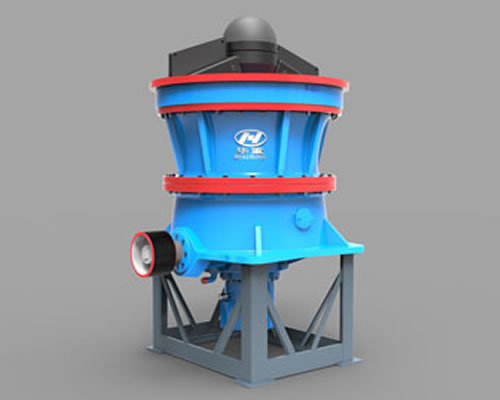

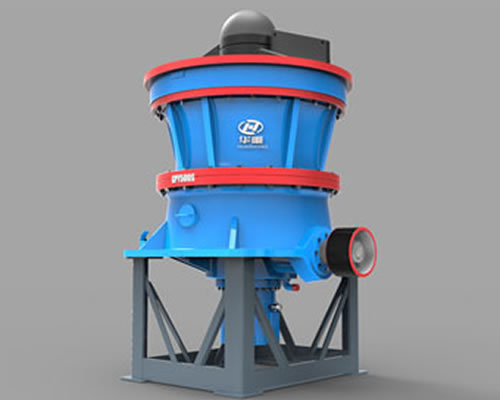

GPY系列单缸液压圆锥破碎机

固定式、移动式场合均可选用

GPY系列单缸液压圆锥破碎机是较传统而性能稳定的破碎设备。可用于中碎可细碎作业。是我公司在引进、吸收欧美技术的基础上，优化设计制作的一种高能单缸液压圆锥破碎机。该圆锥破碎机采用层压和高能相结合的设计原理，拥有经过优化的破碎腔型，具有破碎比大、效率高、能耗低、产品粒度均匀等特点。

3D动画视频展示

【进料粒度】：60-360mm

【生产能力】：115-700t/h

【应用范围】：矿山、煤矿、垃圾及建筑垃圾的循环再利用、土石方工程、城市基础设施、道路或建筑工地等场地作业。

适用物料:

产品优势

效率高

该液压圆锥破碎机主轴上下两端均有支撑，能承受更大的破碎力和更大的冲程，加上与层压原理相适应的特殊破碎腔形，使该机具有更高的破碎效率；
生产能力大

该机在动锥大端直径相同的情况下，比老式弹簧圆锥破的产量高 35%~60%；
成品质量高

采用特有的破碎腔形以及层压破碎原理，产生颗粒间的破碎作用，从而使成品中立方体所占的比例明显增高，针片状石子减少，粒级更为均匀；
应用广泛

可采用混凝土基础或钢结构基础，固定式、移动式场合均可选用，灵活方便，满足客户不同场合的使用要求；
设备维护方便

设备维护方便，绝大部分部件均能在上部及侧部拆装，可降低工人劳动强度，提高施工效果；
全新的液压技术

全新的液压技术，实现了过载保护和液压调整排料口，简化了破碎机结构，减轻了重量。

细节参数

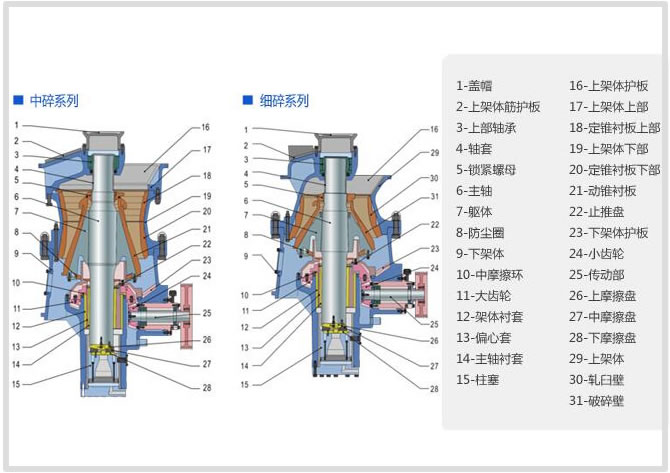

GPY系列细节图

自动化程度高，操作简单

1、特殊的破碎腔型、合理的偏心量，摆频及层压缩破碎带来更高的产量，更大的破碎比，更优的粒形。

2、坚固的设备结构及独有过载保护系统,可确保在最恶劣的硬质岩石破碎应用中长期运行，发生故障率较低。

3、正压防尘系统保证润滑系统时刻洁净，使设备在运行时免受灰尘的污染，且不需要增加额外的润滑密封及人工维护。

4、自动化程度高，操作简单，即使是普通操作工也能很快掌握。

5、设备维护方便，绝大部分部件均能在上部及侧部拆装，可降低工人劳动强度，提高施工效果。

6、特殊的破碎壁，轧臼壁设计形式使得易损件利用率更高，极大减少用户对备件的投入。

中碎圆锥作业技术参数
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	25mm	30mm	35mm	40mm	45mm	50mm
GPY100S	20	90	115-125	140-150	155-175	165-195	180-210
GPY100S	25	90		180-190	195-215	205-225
GPY200S	25	160		165-215	185-235	205-255	225-275
GPY200S	32	160			225-275	265-315	275-345
GPY300S	32	250			350-390	370-410	390-430
GPY300S	40	250				440-490	470-520
GPY400S	36	280		400-450	440-490	480-520	500-540	550-600
GPY400S	42	280			520-570	550-630	620-670	650-700

细碎圆锥作业技术参数
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	偏心量Ecc (mm)	最大装机功率 (KW)	8mm	10mm	15mm	20mm	25mm	30mm	35mm	40mm
GPY100	20	90	45-50	50-55	65-75	90-100
GPY100	25	90		50-60	70-85	100-115
GPY200	25	160		85-105	105-125	125-150	155-175	180-205
GPY200	32	160			135-155	165-185	185-215
GPY300	32	250	100-120	110-140	155-185	185-215	220-250	255-285	290-320
GPY300	40	250		140-160	195-225	235-265	280-310	315-345
GPY400	36	280		150-180	200-240	260-285	290-320	330-365	370-400	410-440
GPY400	42	280			260-290	320-350	355-385	390-420	430-460	470-500

注：生产能力为含水量不超过4%、不含粘土，给料粒度级配适合，小于排料口的物料占给料总量10%以下，给料在破碎腔四周均布，物料松散密度为1.6t /m³的岩石开路设计时的通过量。在闭路作业条件下，设备能力比开路作业高15%-30%。由于所选设备偏心量、破碎比、物料硬度、给料粒度组成、给料含水含泥量等都会影响破碎机的生产能力，所以对具体的应用情况请向我们进一步咨询。

技术参数(GPY500S）
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	41	44	48	51	54	60	64	70	76	83
GPY500S	315	EC	560	600-680	670-730	750-820	800-850	870-930	950-1000	1030-1090	1000-1050	920-983	604
GPY650S	400	EC	560		730-790	820-880	865-930	950-1000	1030-1100	1180-1250	1380-1450	1450-1500
GPY800S	600	EC	670		1050-1200	1250-1310	1320-1420	1450-530	1675-1750	1830-1900	1830-1900	1925-2000

注：EC=超粗碎

技术参数(GPY500、GPY800、GPY1000）
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	紧边排料口(CSS)下的生产能力(t/h)
规格型号	最大装机功率 (KW)	腔型	最大给料尺寸 (mm)	10mm	13mm	16mm	19mm	22mm	25mm	32mm	38mm	44mm	51mm	57mm	64mm	70mm
GPY500	315	EC	275			172	185-333	198-431	211-460	241-542	267-600	293-657	328-511
		C	215			165-185	180-362	190-475	204-505	241-542	258-638	283-507	317-353
		MC	175			157-248	170-421	181-450	193-480	220-550	244-494	268-360
		M	135			192-290	206-435	221-465	235-495	270-497	297-398
		MF	115		188	202-364	217-391	232-418	247-445	282-446	314-358
		F	85		190-300	205-323	220-347	236-371	251-395	287-396	318
		EF	65		206-288	222-311	240-293	256-290
GPY800	560	EC	300					443-584	472-844	540-963	596-1065	653-1167	720-1286	777-1388	844-1506	901-1326
		C	240				400	428-631	456-888	520-1013	576-1120	631-1227	695-1352	751-1460	815-1456	871-1281
		MC	195				375-435	401-718	427-832	487-950	540-1050	591-1150	652-1267	703-1368	764-1365	816-1201
		M	155				400-563	423-780	455-836	514-948	568-1050	623-1150	687-1266	741-1367	805-1243	860-1093
		MF	100			374-420	402-711	429-760	457-809	522-923	847-937	633-784	697
		F	90		352-390	380-650	410-700	437-747	465-795	530-907	587-852	644-713
		EF	80	275-400	300-511	323-553	347-593	371-635	395-675	450-770	498-728	546-664
GPY1000	750	EC	370						390-454	444-1304	490-1441	538-1580	593-1740	641-1878	696-2038	743-2176
		C	330					392	417-770	477-1400	527-1547	578-1695	637-1868	688-2015	747-2188	798-2137
		MC	300				337-508	360-847	384-1227	438-1400	485-1547	531-1695	586-1868	632-2015	687-2000	798-1734
		M	230			262-306	282-665	302-946	321-1101	367-1256	406-1390	445-1521	491-1676	530-1810	575-1795	715-1560
		MF	160		200	215-509	232-685	248-916	264-975	300-1112	334-1230	366-1347	404-1485	436-1602	593-1391	633-1165
		F	120		243-284	263-665	282-833	302-890	321-947	367-1080	406-1160	445-1046	491-822	530-620
		EFX	100		208-418	223-661	240-710	247-758	273-807	312-921	346-990	380-891	418-700	452-528
		EF	85	180-240	196-580	211-626	227-673	238-715	260-765	296-873	328-965	360-1058	396-1165	428-1005	465-857	497-664
		EEF	75	175-470	188-560	204-603	220-648	234-692	250-737	285-841	316-850	346-756	382-575	412

注：1.EEF=超特细、EF=特细碎、EFX=次细碎、F=细碎、MF=中细碎、M=中碎、C=粗碎、MC=中粗碎、EC=特粗碎
2.生产能力为含水量不超过4%、不含粘土，给料粒度级配适合，小于排料口的物料占给料总量1 0 %以下，给料在破碎腔四周均布，物料松散密度为1 . 6 t / m ³的岩石开路设计时的通过量。在闭路作业条件下，设备能力比开路作业高1 5 % - 3 0 %。由于所选设备偏心量、破碎比、物料硬度、给料粒度组成、给料含水含泥量等都会影响破碎机的生产能力，所以对具体的应用情况请向我们进一步咨询。
