PFQ型涡旋强力反击式破碎机工作原理：

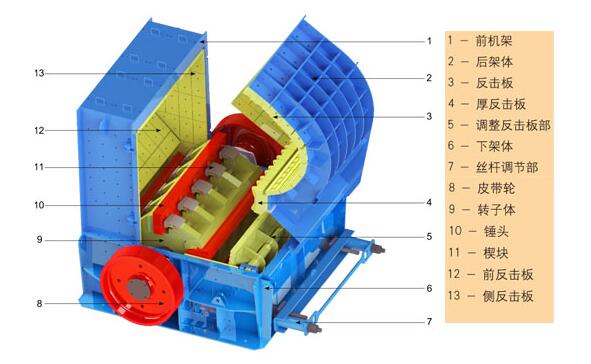

PFQ型涡旋强力反击式破碎机主要有涡旋破碎腔和粗、中、细破碎段（P、S、T）组成，分别为：
1.上前机架、2.上后机架、3.转子部、4.厚齿板（P段）、5.调整反击板部（S、T）段、6.下机架、7.调整部。
PFQ型涡旋强力反击式破碎机工作原理和结构组成
电机经过三角带传动，带动转子高速运转，物料自入料口进入破碎机腔内，被高速旋转的转子板锤打击，冲击至涡旋破碎腔顶部齿形反击板后反弹自由下落，不断同后续往上冲击的物料碰击破碎，未充分破碎大块和料在P破碎腔顶部的厚齿板与板锤作用下产生的巨大的压力与弯曲力，即使很难破碎的物料也轻易被粗碎后进入下段进行再破碎。
S破碎破碎段同转子锤板间间隙较小，物料在此受到摩擦冲击、折断、挤压
而得到中碎，进入T破碎腔细碎。
T破碎段同转子锤板间间隙更小，物料同样受到摩擦冲击、折断、挤压而得到进一步细碎后，排出机外。
S、T段反击板同转子锤板间间隙可根据用户对不同物料粒度的要求进行调整。S、T段的调整部带有弹性装置，当不可破碎物进入T破碎腔时，弹性装置具有退让缓冲作用，使排料口尺寸增大，不可破碎物料排出机外。当不可破碎物排出后，在弹性作用下，排料口恢复原尺寸。
PFQ型涡旋强力反击式破碎机结构组成：
1.机体
机架为焊接件，破碎腔内衬有锯齿形反击板，物料冲击时形成弯曲折断力，同平反击板相比破碎效果增加。两侧装有可更换的衬板，可以保护机体不受磨损。上机体高大的曲线结构，形成独特的涡旋破碎腔。
上左、右机架用螺栓联接，根据型号大小不同设有丝杠或液压开启装置。在上、下机架两侧和入料口前方设有检修观察门，易于检修更换易损件。
2.传动部
采用Y2系列防护等级高的电机，有效宽度制窄V带，电机移动滑轨可调节皮带松紧度。
3.转子部
转子部是本破碎机的核心部分，转子体采用结构钢板焊接而成，磨损面涂有硬质合金焊层；
转子轴由特殊锻打材料加工热处理而成，主轴皮带轮可左装也可右装（根据用户要求），常用右装，转子体同转子轴之间采用锥套代替传统的键联接，使拆装更方便，且具有过载保护作用；
由特殊耐磨材料制成的长方形高效锤板切向支承方式，能阻止断裂，可调头使用，利用率高；
锤板由耐磨楔块固定，嵌装进转子体内，运转时自动夹紧，安装容易，更换迅速。
