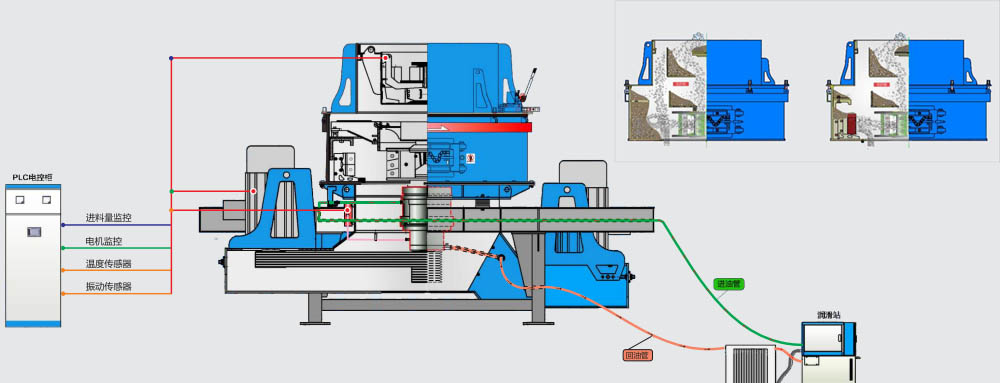

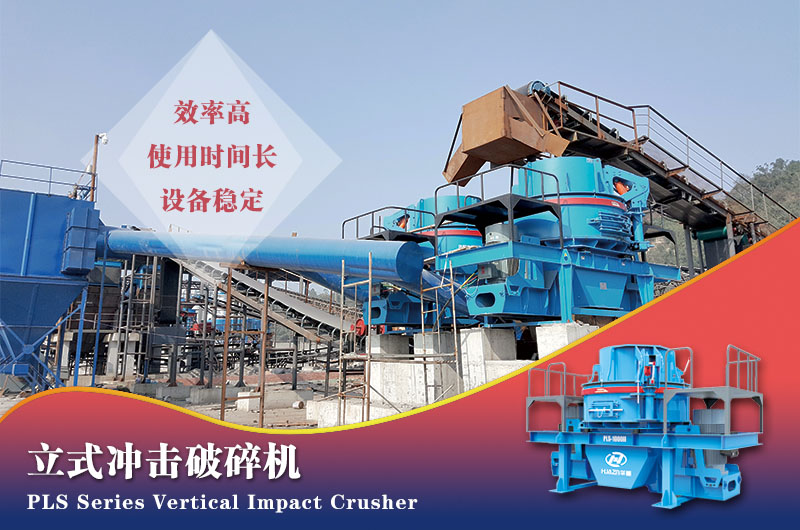

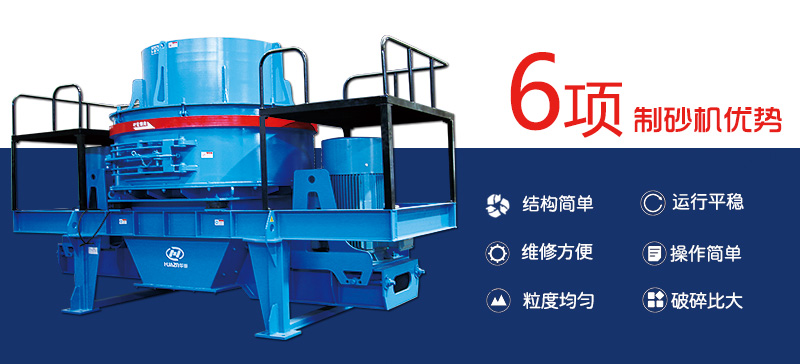

立式冲击破碎机的结构特征，它是由传动装置、主轴总成、叶轮、给料斗、分料器、涡动破碎腔、底座、润滑装置等几部门组成。为了便于阅读，对他的结构分成如下几点。
1、传动装置采用双电机或单电机驱动的带传念头构，双电机驱动的两台电机分别安装在主轴总成的两侧，两电机带轮用传动带与主轴带轮相连，使主轴两侧受力平衡，不产生附加力矩。而单电机驱动主轴受单侧力而产生附加力矩，一般电机功率在55KW以上时（单个电机功率），推荐采用双电机驱动。
2、主轴总成：主轴总成安装在底座上，用以传递电念头由V带传来的动力及支承叶轮旋转运动。主轴总成由轴承座、主轴、轴承等组成。
3、叶轮：叶轮结构为一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递转矩，并高速旋转，叶轮是PL立式冲击破碎机的枢纽部件。矿物原料由叶轮上部门料器的中央入料管进入叶轮的中央。由叶轮中央的布料锥体将物料平均地分配到叶轮地各个发射流到，发射流道出口，安装特殊材料制成的耐磨块，耐磨块磨损后可以更换，叶轮将物料加速到70～100m/s的速度抛射出去，冲击到涡动破碎腔内的矿石床层，进行强烈地自破碎摧毁。
4、给料斗：给料斗的结构为一倒立的棱台体，进料口设置耐磨环，从给料设备的来料经给料斗进入破碎机.
5、分料器：分料器安装在涡动破碎腔上部，其作用是将给料斗来料进行分流，使一部门物料由中央入料管直接进入叶轮被逐渐加速到较高速度抛射出去，使一部门物料从中央管的外侧，旁路进入涡动破碎腔内叶轮的外侧，被从叶轮抛射出来的高速物料冲击破碎，不增加动能消耗，增大出产能力，进步破碎效果。
6、涡动破碎腔：涡动破碎腔的结构为上、下两段圆柱体组成的环形空间，下圆柱体的上下盖板上开两个孔，上部接上圆柱体，下部接出料口。叶轮在涡动破碎腔内高速旋转，涡动破碎腔内也能驻留物料，形成物料床层，物料的破碎过程发生在涡动破碎腔内，由矿石床层将破碎作用与涡动破碎腔壁隔开，使破碎作用仅限于物料之间，并起到耐磨自衬作用。在上圆柱体盖板上设置观察孔，以观察叶轮流道发射口处耐磨块的磨损情况及涡动破碎腔顶部衬板的磨损情况，破碎机工作时必需将观察孔关严密封。分料器固定在涡动破碎腔的上部圆柱段。叶轮高速旋转产生的气流，在涡动破碎腔内通过分料器、叶轮形成内部气流i自轮回系统。
7、底座：涡动破碎腔、主轴总成、电念头、传动装置均安装在底座上，底座中部为四棱形空间，用于安装主轴总成，并在四棱形空间的两侧形成排料通道。双电念头安装在底座纵向两端，底座可安装在支架上，也可直接安装在基础上。
8、支架：根据破碎机工作场所不同---露天功课或室内功课，用户可以考虑配置支架或不配置支架。
9、润滑系统：采用二硫化钼干油润滑，润滑部位为主轴总成上部轴承和下部轴承，为了利便注油，本机用油管将油杯引到机器的外侧，用干油泵按期加油。
立式冲击破碎机一般都是由以上9部门组成，每个部位都缺一不可，但愿用户在使用过程中做好冲击式破碎机的维护与保养的工作。
