高效节能球磨机

我公司生产的高效节能球磨机均用滚动轴承支承代替轴瓦滑动轴承支承，同滑动轴承支承相比，可节能10～20%。在相同功率条件下，生产能力可提高10 ～20%。采用干油润滑脂代替稀油润滑站，高效节能球磨机不需配备价格高昂的高低压润滑站，降低一次性投资成本。直径φ2700mm以上的矿用球磨机可以采用高压电机、气动离合器、大齿轮干油喷雾润滑和慢速驱动装置，以供盘车，维修使用。用户可根据需要选配。装棒量：8-94（T）；排矿粒度：0.8-5（mm）。

应用领域：高效节能球磨机广泛应用于黑色、有色金属矿山、非金属矿山、建材、化工、电力、煤炭、交通、轻工等工业部门。

【进料粒度】：根据工况而定

【生产能力】：2.8-45.t/h

【应用范围】：黑色、有色金属矿山、非金属矿山、建材、化工、电力、煤炭、交通、轻工等工业部门。

适用物料:

产品优势

能耗低

主轴承采用了大直径双列调心滚子轴承，代替原来的滑动轴承，减少了摩擦，降低耗能，磨机容易启动。
处理量大

保留了普通磨机的端盖结构形式，大口径进出料口，处理量大。
结构简单、效率高

给料器分为联合给料器和鼓形给料器两种，结构简单，分体安装。没有惯性冲击，设备运行平稳，并减少了磨机停机停车维修时间，提高了效率。

细节参数

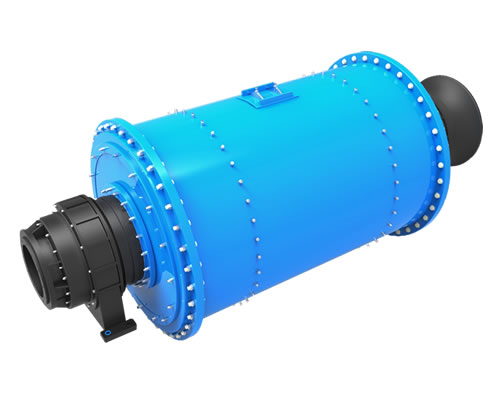

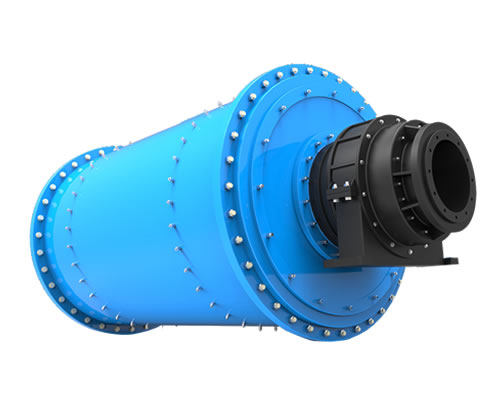

高效节能球磨机细节图

用户可根据需要选配

本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

特注：根据物料及排矿方式，可选择格子型球磨机和溢流型格子型球磨机。一般干式磨粉机适用于干磨，格子型球磨机适用于湿磨，两者千万不要混淆生产。

湿式格子型滚动轴承支承高效节能球磨机技术性能
规格型号	筒体尺寸(mm)	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
规格型号	直径×长度	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
GMQG1530	1500×3000	4	8	27.6	75	0.8-0.074	12-2.8
GMQG1535	1500×3500	4.6	11	27.6	75-90	0.8-0.074	14-3.4
GMQG1830	1800×3000	6.5	13	25.3	132	0.8-0.074	21-4.8
GMQG1835	1800×3800	7.58	16	25.3	160	0.8-0.074	25-5.8
GMQG1840	1800×4000	8.65	17.3	25.3	185	0.8-0.074	28-6.6
GMQG1845	1800×4500	9.75	19.5	25.3	210	0.8-0.074	31-7.2
GMQG2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	24-5.3
GMQG2130	2100×3000	9.2	17	23.8	185	0.8-0.074	26-6.0
GMQG2136	2100×3600	11	19	23.8	210	0.8-0.074	29-6.5
GMQG2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	32-7.2
GMQG2145	2100×4500	13.8	22	23.8	250	0.8-0.074	36-8.1
GMQG2424	2400×2400	9.8	20	22.8	220	0.8-0.074	32-6.6
GMQG2430	2400×3000	12.2	25	22.8	250	0.8-0.074	38-7.5
GMQG2436	2400×3600	14.6	30	22.8	280	3.0-0.074	42-8.5
GMQG2440	2400×4000	16.2	33	22.8	355	3.0-0.074	47-9.5
GMQG2445	2400×4500	18.2	37	22.8	400	3.0-0.074	55-10.5
GMQG2721	2700×2100	10.7	24	21.7	280	3.0-0.074	84-8.5
GMQG2721	2700×2100	10.7	24	21.7	280	3.0-0.074	84-8.5
GMQG2727	2700×2700	13.8	29	21.7	315	3.0-0.074	105-9.0
GMQG2730	2700×3000	15.3	32.5	21.7	355	3.0-0.074	120-10
GMQG2736	2700×3600	18.4	39	21.7	400	3.0-0.074	145-12
GMQG2740	2700×4000	20.5	43	21.7	450	3.0-0.074	159-13
GMQG2745	2700×4500	23	50	21.7	500	3.0-0.074	180-15
GMQG3231	3200×3100	22.65	46.9	18.6	500	3.0-0.074	182-16
GMQG3236	3200×3600	26.2	52	18.6	560	3.0-0.074	190-19
GMQG3240	3200×4000	29.2	57	18.6	630	3.0-0.074	210-22
GMQG3245	3200×4500	32.8	65	18.6	710-800	3.0-0.074	235-29
GMQG3254	3200×5400	39.2	81.6	18.6	800-1000	3.0-0.074	280-35
GMQG3640	3600×4000	35.6	75	17.3	800	3.0-0.074	230-25
GMQG3645	3600×4500	40.8	88	17.3	1000	3.0-0.074	259-29
GMQG3650	3600×5000	45.3	96	17.3	1120	3.0-0.074	288-35
GMQG3660	3600×6000	54.4	117	17.3	1250-1500	3.0-0.074	310-38
GMQG3685	3600×8500	79	144	17.3	1800	3.0-0.074	450-50
湿式溢流型滚动轴承支承高效节能球磨机技术性能
规格型号	筒体尺寸(mm)	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
规格型号	直径×长度	有效容积(m³)	装球量(t)	筒体转速(r/min)	功率(kw)	排矿粒度(mm)	生产能力(t/h)
GMQY1530	1500×3000	4	8.4	27.6	75	0.8-0.074	11-2.6
GMQY1535	1500×3500	4.6	10	27.6	75-90	0.8-0.074	13.2-3.0
GMQY1830	1800×3000	6.5	12	25.3	110-132	0.8-0.074	20-4.5
GMQY1835	1800×3500	7.58	15	25.3	132-160	0.8-0.074	23-5.0
GMQY1840	1800×4000	8.65	16	25.3	160-185	0.8-0.074	25-6.0
GMQY1845	1800×4500	9.75	18	25.3	185-210	0.8-0.074	28-6.8
GMQY2122	2100×2200	6.7	14.7	23.8	160	0.8-0.074	22-5.0
GMQY2130	2100×3000	9.2	17	23.8	185	0.8-0.074	25-5.8
GMQY2136	2100×3600	11	19	23.8	210	0.8-0.074	28-6.0
GMQY2140	2100×4000	12.2	20.5	23.8	220	0.8-0.074	30-7.0
GMQY2145	2100×4500	13.8	22	23.8	250	0.8-0.074	34-8.0
GMQY2424	2400×2400	9.8	18.8	22.8	210	0.8-0.074	30-6.2
GMQY2430	2400×3000	12.2	23	22.8	250	0.8-0.074	34-6.6
GMQY2436	2400×3600	14.6	25	22.8	280	0.8-0.074	40.5-7.9
GMQY2440	2400×4000	16.2	28	22.8	315	0.8-0.074	45-8.7
GMQY2445	2400×4500	18.2	31	22.8	355	0.8-0.074	50-9.8
GMQY2721	2700×2100	10.7	20	21.7	280	0.8-0.074	76-6.0
GMQY2727	2700×2700	13.8	25.5	21.7	315	3.0-0.074	98-7.8
GMQY2730	2700×3000	15.3	28	21.7	355	3.0-0.074	108-8.8
GMQY2736	2700×3600	18.4	34	21.7	355-400	3.0-0.074	130-10.5
GMQY2740	2700×4000	20.5	37	21.7	400-450	3.0-0.074	144-11.5
GMQY2745	2700×4500	23	42.5	21.7	500	3.0-0.074	180-13
GMQY3231	3200×3100	22.65	22.65	18.6	450	3.0-0.074	164-14.4
GMQY3236	3200×3600	26.2	26.2	18.6	500	3.0-0.074	171-17.1
GMQY3240	3200×4000	29.2	29.2	18.6	560	3.0-0.074	190-20
GMQY3245	3200×4500	32.8	61	18.6	630	3.0-0.074	228-22
GMQY3254	3200×5400	39.3	73	18.6	710	3.0-0.074	270-26
GMQY3640	3600×4000	35.6	67	17.3	710	3.0-0.074	210-20
GMQY3645	3600×4500	40.8	76	17.3	800-1000	3.0-0.074	233-26
GMQY3650	3600×5400	48	91	17.3	1250	3.0-0.074	260-31.5
GMQY3660	3600×6000	54.4	102	17.3	1250	3.0-0.074	280-34
GMQY3685	3600×8500	79	131	17.3	1500	3.0-0.074	400-45
