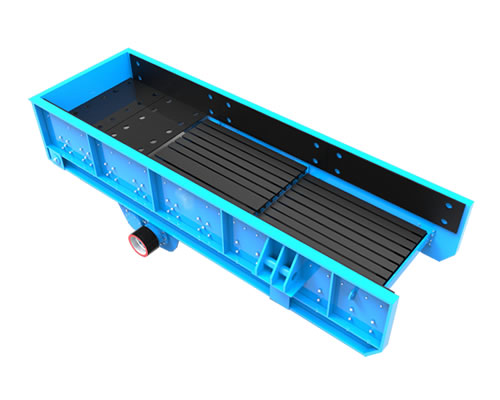

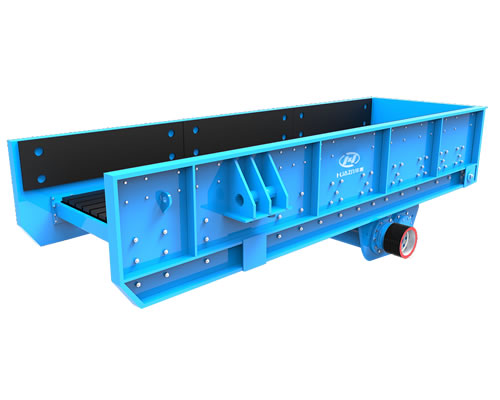

ZSW系列振动给料机

效率高，给料能力大，运行费用低

ZSW系列振动给料机是直线振动式给料机，主要用于粗碎破碎机前连续、均匀给料，可把块状、颗粒状物料均匀、定时、连续地输送给破碎机械，并具有对物料进行预筛分的功能，广泛用于冶金、煤矿、建筑、建材、化工、磨料等行业的破碎、筛分联合设备中。

稳定、持续、高效的输送给料。

【进料粒度】：

【生产能力】：

【应用范围】：

适用物料:

产品优势

连续、均匀

机器振动平稳，能够连续、均匀地输送物料。
可调节的结构

设计独特，操作简单，运行成本大大降低。
效率高，给料能力大

输送物料效率高，安装、维修方便，运行费用低。
具备预筛分功能

具备预筛分功能，提高破碎效率。

细节参数

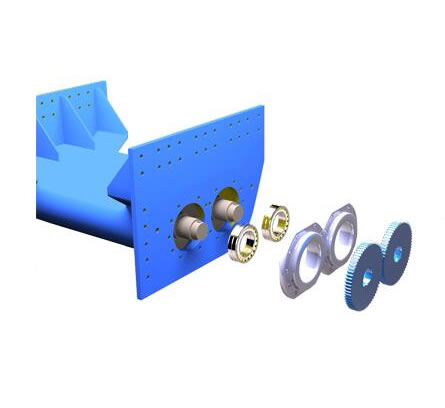

ZSW振动给料机细节图

具备对物料进行预筛分的功能

1、采用轴偏心振动产生激振力的原理设计。

2、振动平稳，给料连续、均匀，实现生产线均衡生产。

3、在给料的同时，可预筛分细料，提高破碎效率。

4、筛条间隙可调节的结构设计，有效防止物料堵塞。

5、可选装调速电机，通过调节频率，便于控制给料量，无需频繁启动电机。

6、工作过程噪音低，有利于改善工作环境。

7、效率高，给料能力大，安装、维修方便，运行费用低。

【给料粒度】：500/580/750/600x900x1200/700x1050x1400/800x1200x1600 (mm)

【处理能力】：150-1250（t/h）

【应用领域】：广泛用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门。

规格型号	最大给料粒度（mm）	转速（r/min）	处理能力（t/h）	功率（kw）	外形尺寸（mm)
ZSW380×95	500	500-800	~150	11	3970×2259×1880
ZSW420×110	580	500-800	150-280	15	4392×2519×2003
ZSW490×110	580	450-800	150-350	18.5	5093×2545×2014
ZSW600×130	750	500-800	220-560	30	6124×2863×2051
ZSW600×150	900	500-800	260-620	37	6271×2369×2698
ZSW600×180	1050	600-800	400-1000	45	6268×2653×3097
ZSW600×210	1200	600-850	550-1250	45	6417×2880×3159

注：表中所列处理量仅供参考，所涉及的处理量均以振动给料机倾角、筛条间隙、振动频率、物料类型以现场实际情况而定。

ZSW系列振动给料机是如何工作的？

ZSW系列振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器个是由二特定位置的偏心轴以齿轮相啮合组成，装配时必须使两齿轮按标记相啮合，通过电机驱动，使两偏心轴旋转，从而产生巨大合成的直线激振力，使机体在支承弹簧上作滑动及抛掷运动，从而使物料前移而达到给料目的。当物料通过槽体上的筛条时，较小的料可通过筛条间隙而落下，可不经过下道的破碎工序，起了筛分的效果。
